Begriffe

Begriffsdefinitionen

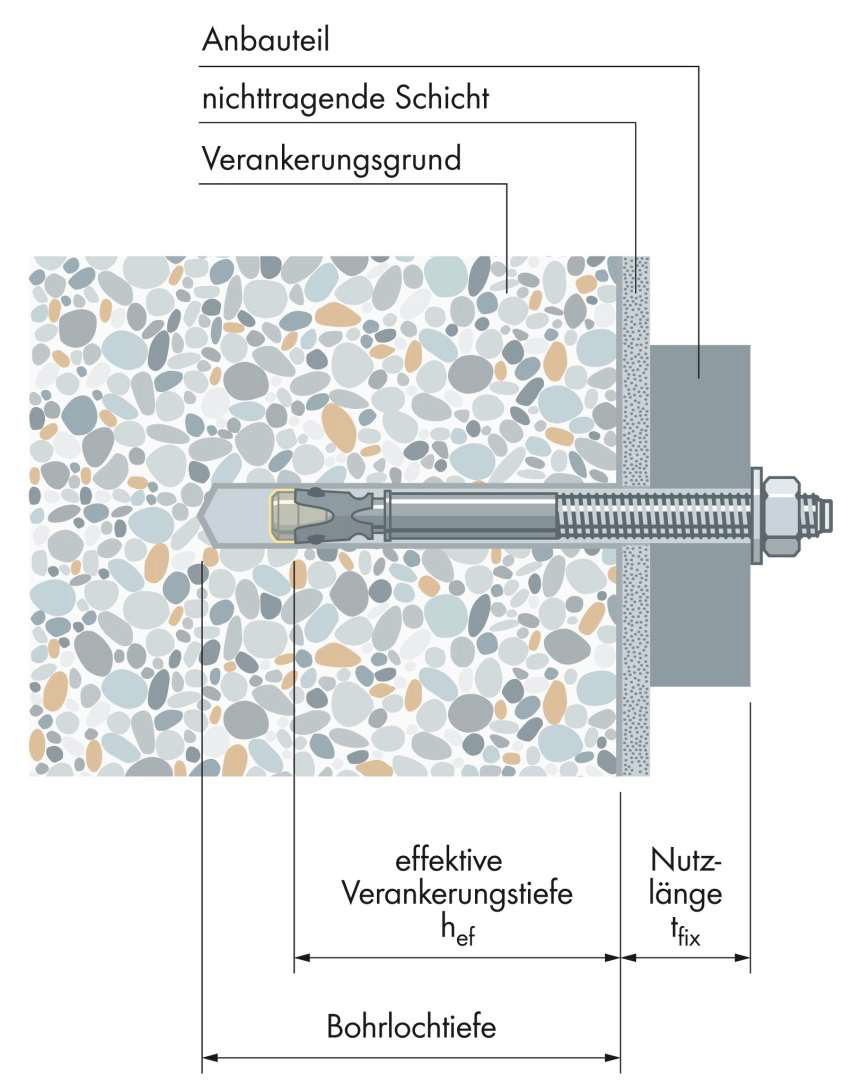

Verankerungsgrund = Bauteil z. B. Betondecke, Mauerwerkswand

Nichttragende Schicht = z. B. Putz, Fliesen, Bekleidung, Dämmung

Anbauteil = zu befestigendes Teil (z. B. Konsole, Winkel)

Nutzlänge = Klemmlänge = Befestigungshöhe = nichttr. Schicht + Dicke Anbauteil

Gerissener Beton

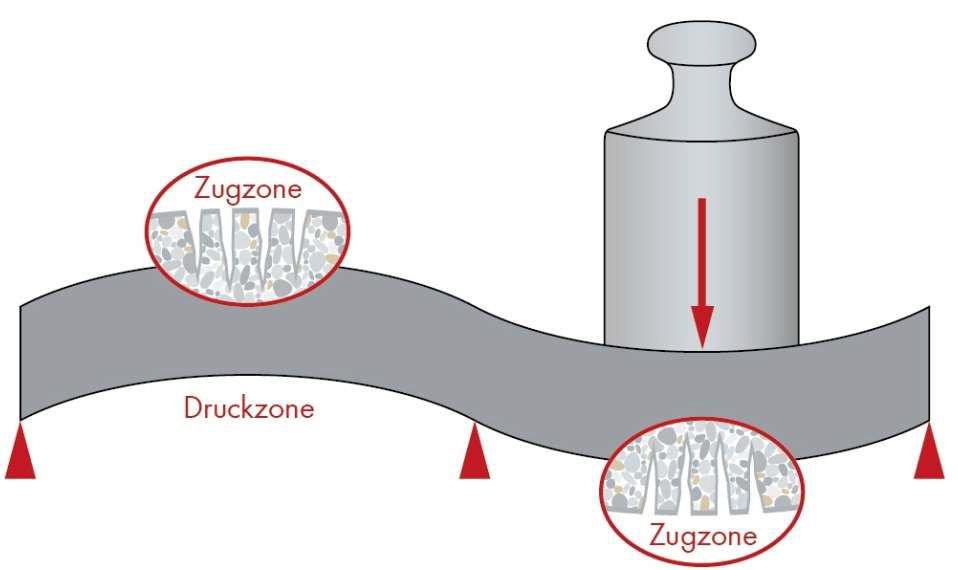

Wo liegt die Zugzone?

Wo kann der Beton reißen?

Mauerwerksbau – Wandaufbau

Definition Montagearten

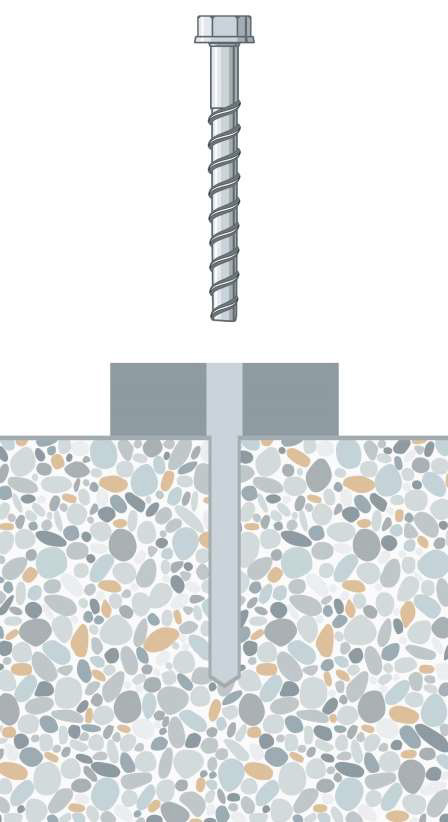

Durchsteckmontage

Dübel wird durch das Anbauteil gesteckt

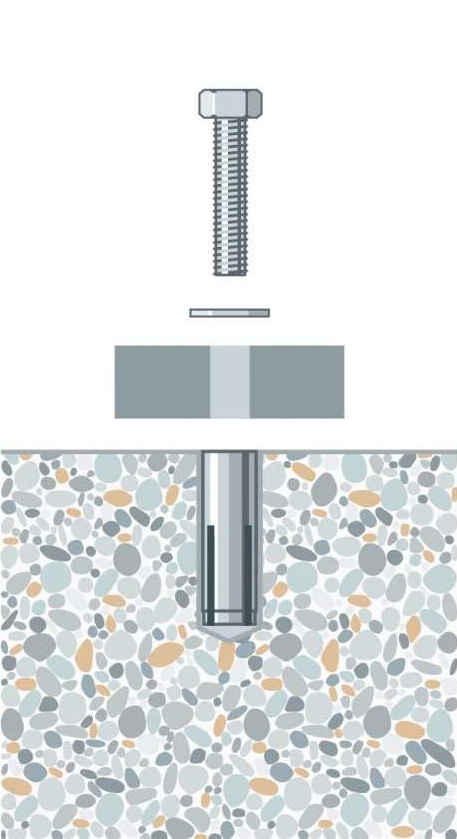

Vorsteckmontage

Dübel wird vorgesteckt; das Anbauteil nachträglich befestigt

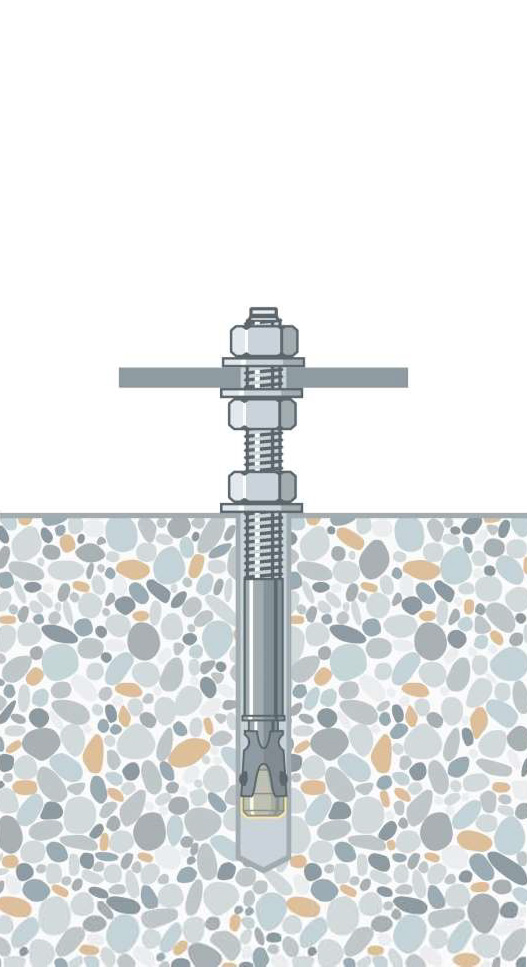

Abstandsmontage

Anbauteil wird im Abstand zum Untergrund montiert

https://www.youtube.com/watch?v=CWFAnjzRqD4

Einzel- und Mehrfachbefestigung

Eine Befestigungsstelle besteht aus mindestens einem Dübel:

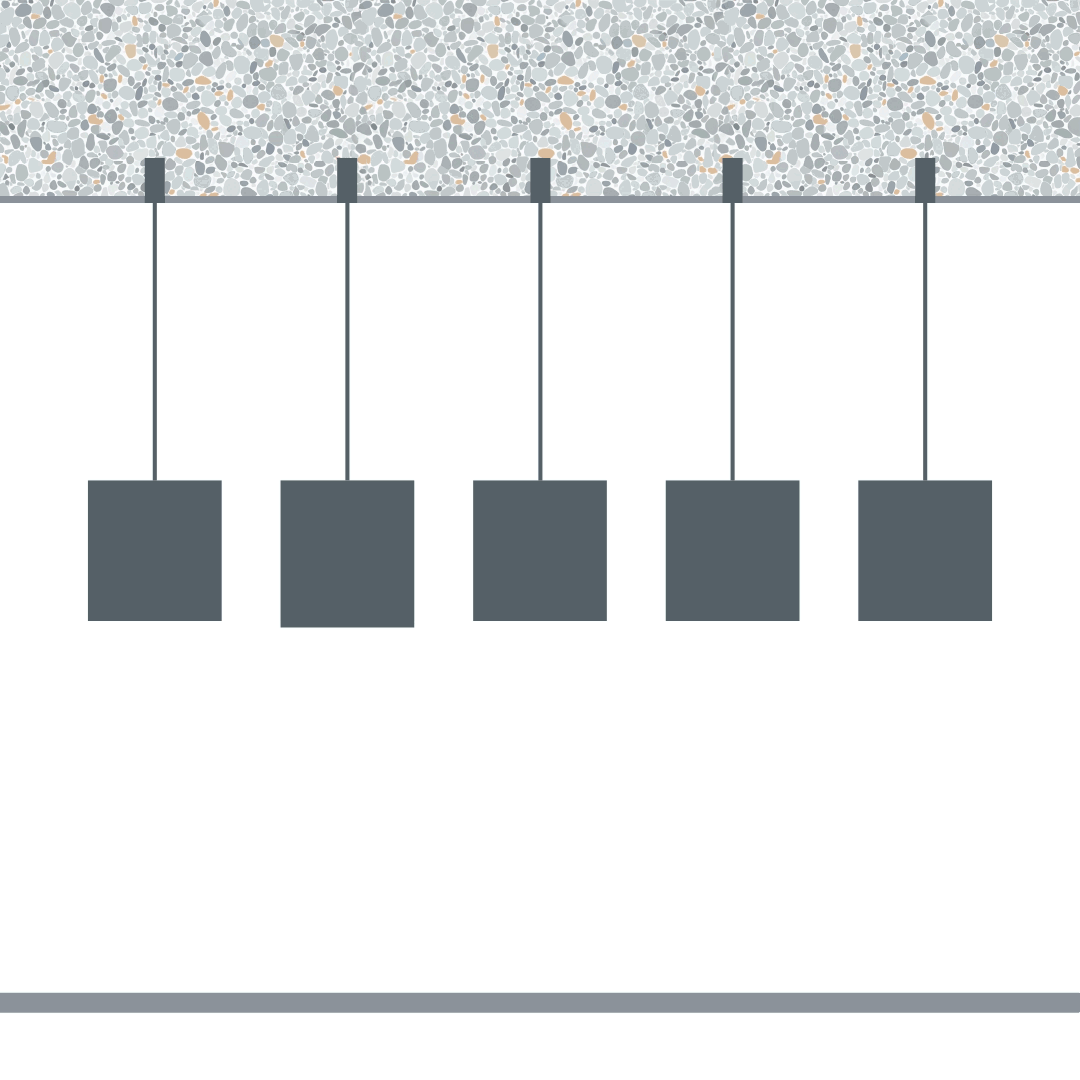

Versagen eines Dübels bei Einzelbefestigung (eine Befestigungsstelle)
= Herabfallen

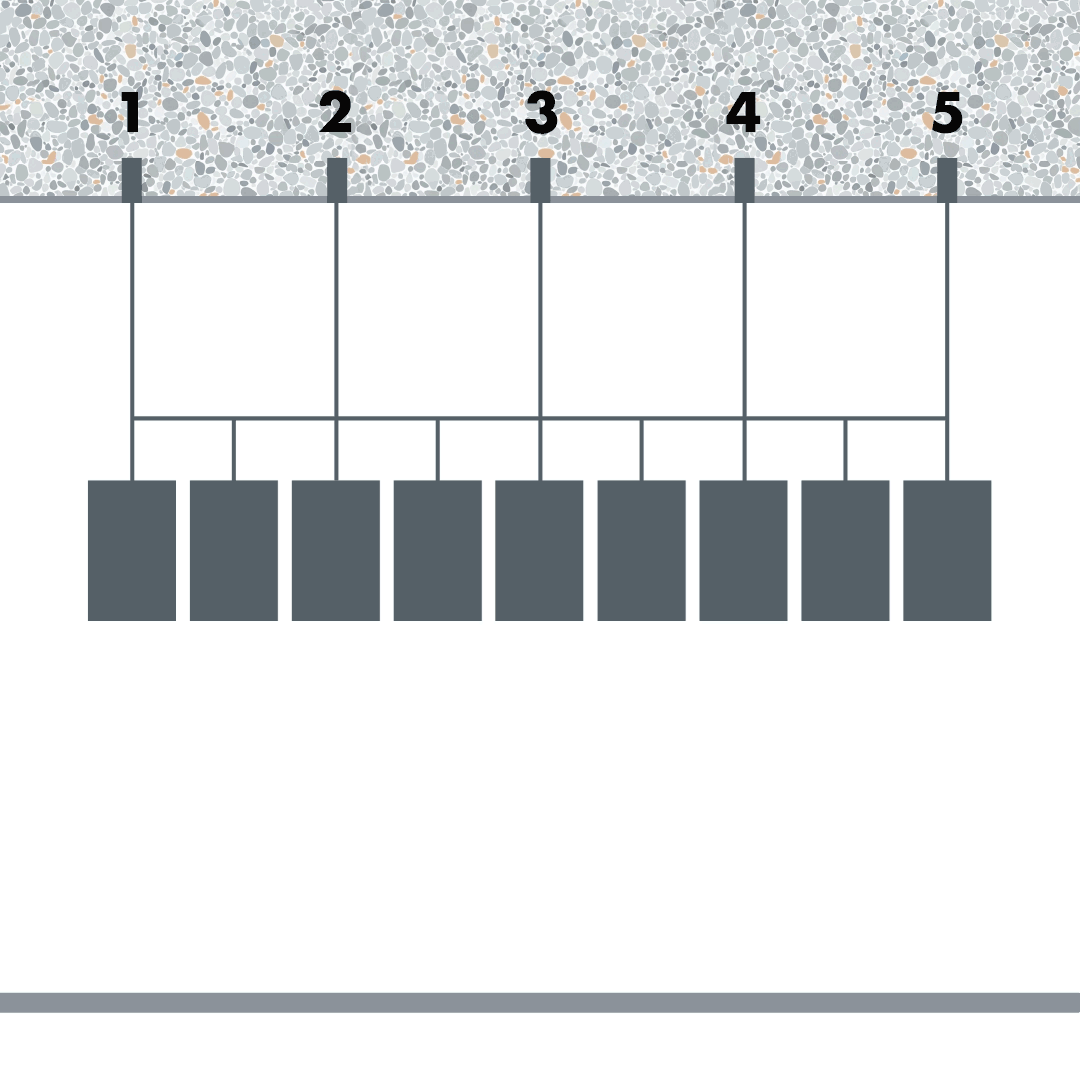

Versagen eines Dübels bei Mehrfachbefestigung (mindestens 3 Befestigungsstellen – hier im Beispiel 5 Befestigungsstellen)
= Lastenumlagerung auf benachbarte Dübel

Anforderungen an eine Mehrfachbefestigung:

Das zu befestigende Bauteil muss nichttragend sein (Belastung nur durch Eigengewicht und ggf. direkte Windlasten)
Mindestens 3 Befestigungspunkte (linienförmige Lagerung) bzw. mindestens 4 Befestigungspunkte (flächenförmige Lagerung) mit jeweils einem Dübel
Die Steifigkeit des zu befestigenden Bauteils muss ausreichend groß sein (d.h. es muss eine Lastumlagerung zu benachbarten Befestigungspunktenmöglich sein)
Die einwirkenden Lasten je Befestigungspunkt sind begrenzt
- Metalldübel in Beton > 4 Befestigungspunkte mit > 1 Befestigungspunkt max. 3,0 kN
- Kunststoffdübel > 4 Befestigungspunkte mit > 1 Befestigungspunkt max. 4,5 kN

Charakteristische Abstände

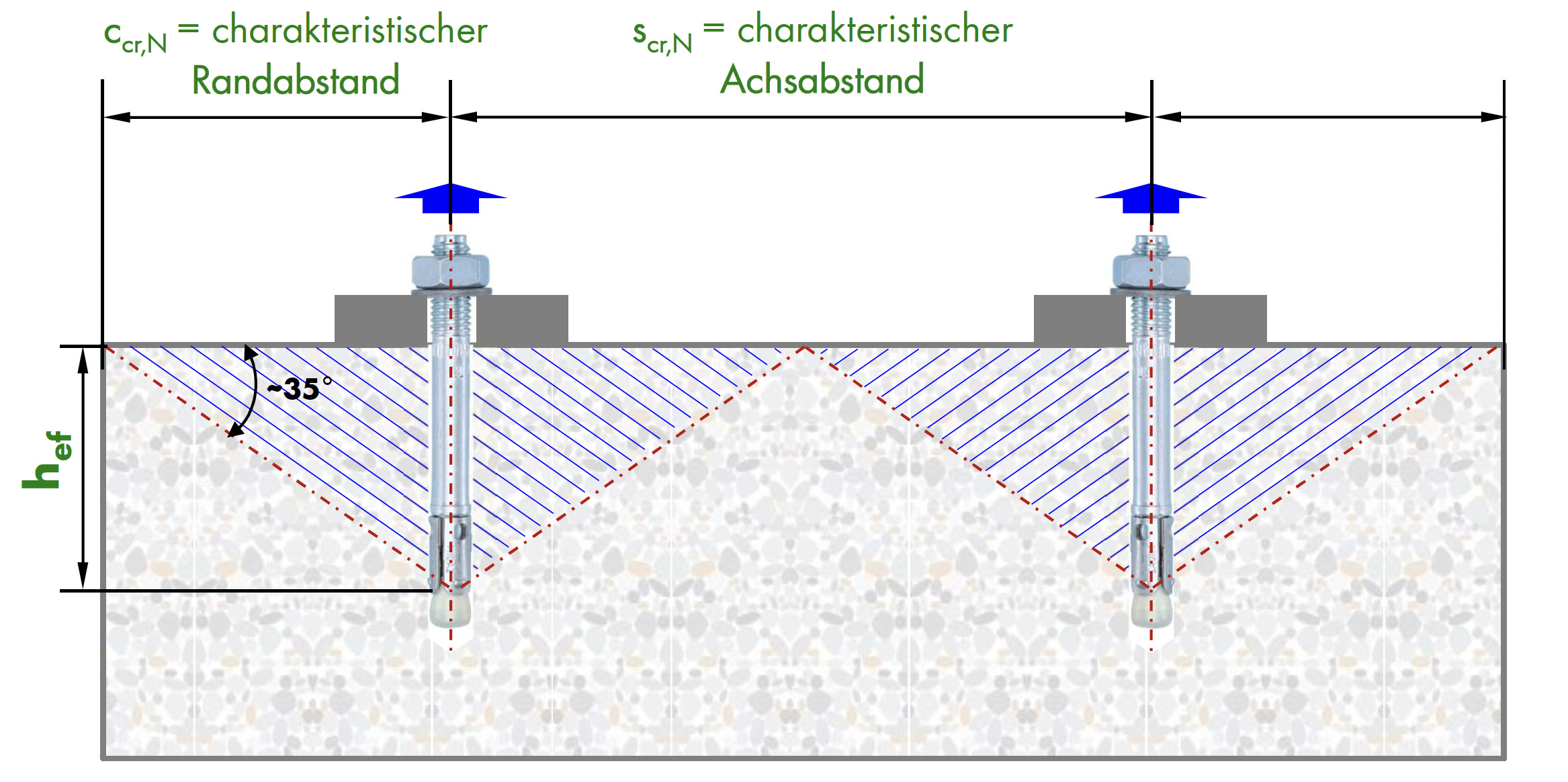

c_cr,N [mm]
= charakteristischer Randabstand

s_cr,N [mm]
= charakteristischer Achsabstand

Abgrenzung für Dübel

Die Grenzen sind „fließend“

Bauteil (Dübel) bauaufsichtlich relevant	Bauteil (Dübel) nicht bauaufsichtlich relevant
Bei Versagen des Dübels Gefahr für Leib und Leben und/oder hoherwirtschaftlicher Schaden tragende Konstruktion (z. B. Verankerung einer Stahlstütze) nichttragende Konstruktion (z. B. Befestigung einer abgehängten Decke)	Im Versagensfall des Dübels keine Gefährdung z. B. Befestigung von Sockelleisten, Briefkästen, etc.
Nachweis erforderlich Zulassung, Prüfzeugnis oder Zustimmung im Einzelfall	keine Nachweise erforderlich Verantwortung beim Planer/Ausführenden

Beanspruchung

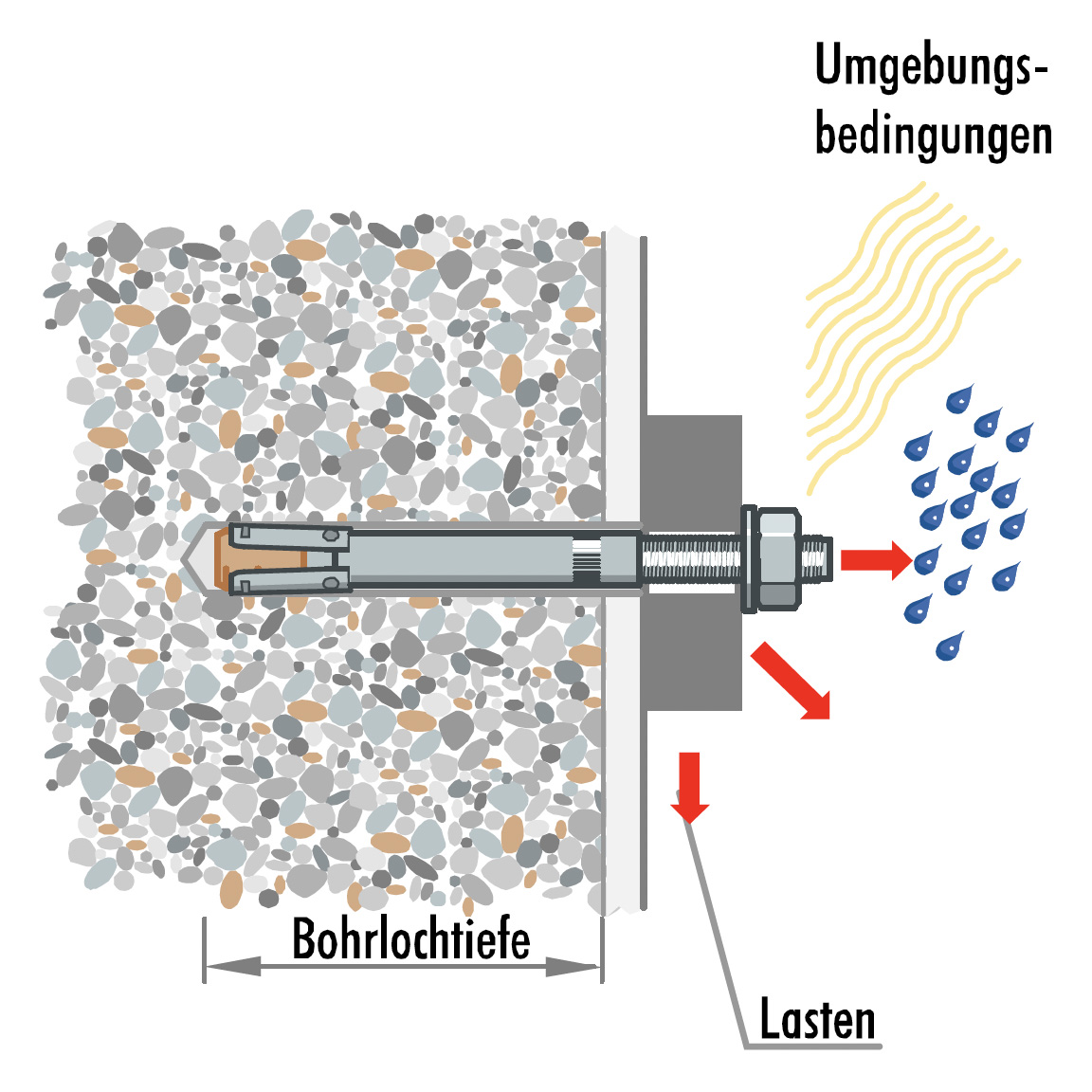

Bei den Beanspruchungen können folgende Parameter unterschieden werden:

Belastungsart

statisch (Eigengewicht und Verkehrslasten: z. B. Schnee, Wind)
quasi statisch
veränderlich
ermüdungsrelevant bzw. dynamisch (z. B. Befestigung von Kranen, Maschinenanlagen mit sich bewegenden Teilen, Führungsschienen von Aufzügen)
schockartig (z. B. Anprall, Erdbeben)

Belastungsrichtung

Zug, Druck, Querlast, Schrägzug, Biegung

Umwelteinflüsse

Temperatur, Feuchtigkeit, Feuer, Verschmutzungen

Brandverhalten, Regelungen

Brandschutzprüfberichte

Keine rechtliche Grundlagevorhanden
Verwendung für „Zustimmung im Einzelfall“ möglich
Angabe der Feuerwiderstandsdauer in [min]
Für diverse Verankerungsgründe

Für Metalldübel und Kunststoffdübel

Europäische technische Bewertung (ETAs) enthalten charakteristische Widerstände
Alternativ Bemessung nach DIN EN 1992-4
Rechtliche Grundlage auf Basis der Europäischen Bauproduktenrichtlinie
Angabe der Feuerwiderstandsdauer in Klassen R30, R60, R90 und R120
Nur für Verankerungen in Beton!
